Connecter un palettiseur robotisé à unPlieuse-colleuse Flexo (FFG)La ligne élimine le goulot d'étranglement du compteur-éjecteur en synchronisant trois éléments critiques :Communication d'automate-à-automate(via PROFINET ou EtherNet/IP) pour une adaptation automatique des recettes et des vitesses,extrémité-à sélection multiple-de-outillage de bras (EOAT)en utilisant des pinces servo ou des plaques éponges sous vide pour manipuler 20+ paquets par minute, et undisposition compacte des cellules en forme de L-intégrant des distributeurs automatiques de palettes et des conditionneurs de paquets. Cette intégration permet au FFG de fonctionner à 100 % de sa capacité mécanique nominale, ce qui entraîne une réduction quasi totale de la main d'œuvre à la sortie et une période de récupération complète de10 à 16 mois.
1. La fin du FFG-du-goulot d'étranglement de la ligne

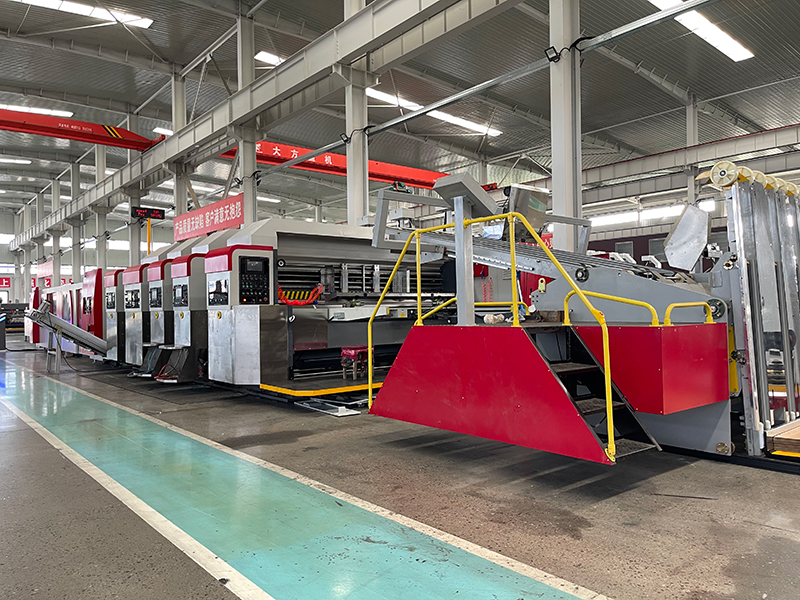

Pour comprendre pourquoi l'intégration de-fin de-ligne est vitale, il faut analyser la dynamique de vitesse d'un Flexo Folder Gluer moderne.

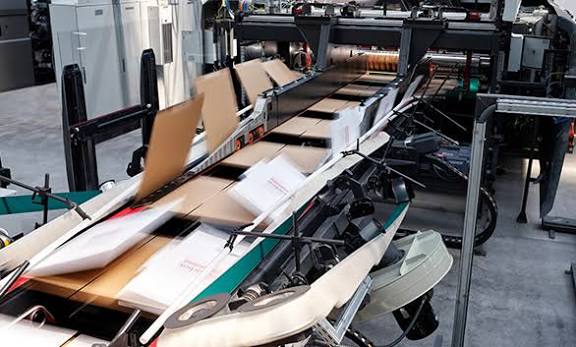

Phases de conversion FFG et emplacement des goulets d’étranglement
Le contre-éjecteur délivre les cartons finis en paquets carrés (généralement 10 à 25 cartons par paquet). Si une usine exploite un FFG fonctionnant à 18 000 cartons par heure, cela se traduit par environ 12 à 25 paquets par minute sortant de la ligne.
La manipulation manuelle de 20 paquets par minute nécessite deux à trois opérateurs travaillant sous un effort physique continu-soulever, faire pivoter et empiler de lourds paquets de carton jusqu'à 2 mètres de haut. La fatigue de l'opérateur, les micro-arrêts et les risques de blessures ergonomiques obligent inévitablement les superviseurs à faire fonctionner le FFG à seulement 60 à 70 % de sa capacité mécanique nominale. Réalisation complèteAutomatisation de fin de ligne-de-ligne FFGsupprime cette contrainte physique, permettant à la machine de transformation de fonctionner à plein régime.
2. Architecture du système et intégration mécanique-électrique
La connexion d'un bras robotique articulé à un FFG nécessite un pont de transport et de communication à plusieurs -étages. L’objectif est de transformer un flux rapide de paquets en vrac ou sanglés en charges de palettes stables et bien orientées.
Architecture de palettisation robotisée en ligne FFG
Intégration électrique et prise de contact (automate-vers-automate)
Un système transparent nécessite une communication à haut débit-entre l'armoire de commande FFG principale (généralement Siemens S7-1500 ou Rockwell ControlLogix) et le contrôleur de cellule robotique via les protocoles Ethernet industriel (PROFINET ou EtherNet/IP).
- Contre-pression et correspondance de débit :Des capteurs photoélectriques le long du convoyeur à paquets surveillent la densité de la file d'attente. Si les opérations de cerclage en aval ou de prélèvement robotisé ralentissent, le FFG déclenche automatiquement un micro-ajustement de la vitesse ou un signal de pause temporaire pour éviter l'empilement de boîtes-.
- Synchronisation des recettes :Lorsqu'un opérateur sélectionne un SKU de boîte spécifique sur l'IHM principale du FFG, le système transmet automatiquement les dimensions des paquets, les profils de motif de couche et les hauteurs de pile de palettes aupalettiseur robotisé pour cartons ondulés, éliminant la reprogrammation manuelle lors des changements de commande.
3. Fin-de la-sélection des outils de bras (EOAT) pour les ensembles-haute vitesse
La pince mécanique, ou End-of-Arm Tooling (EOAT), est le lien fonctionnel entre le bras robotique et le produit ondulé. Les paquets sortant d'un FFG présentent des défis uniques : ils sont souvent fraîchement collés, flexibles et sujets à l'emprisonnement d'air interne.
Plaques de mousse sous vide ou pinces côté servo-
Le choix de la bonne technologie de préhension détermine à la fois la qualité de la pile et la vitesse de production :
- Plaques de mousse sous vide à grande-surface (unipression) :Grâce à des souffleurs à vide multi-avec des joints en mousse éponge spécialisés, les EOAT sous vide scellent la surface supérieure du faisceau. Cette conception est très efficace pour les paquets étroitement cerclés ou les feuilles ondulées plates et lourdes.
- Pinces latérales à servo-avec fourches de support inférieures :Pour les paquets lâches et non attachés ou les boîtes avec des revêtements extérieurs glissants, un mécanisme hybride de pince-et-de fourche est supérieur. Les plaques latérales pressent doucement le paquet pour maintenir l'alignement tandis que de fins doigts mécaniques glissent sous la charge, offrant un support à glissement nul lors d'une rotation rapide sur 4 axes.
Comparaison de l'efficacité de la préparation de commandes EOAT
• Sortie maximale :12 - 15 lots/min
• Sortie maximale :24 - 30+ lots/min(Correspond aux -FFG à grande vitesse)
Pour correspondre aux sorties maximales de FFG, le robot EOAT est souvent conçu pour prélever deux ou trois paquets simultanément. En sélectionnant plusieurs paquets par cycle, un bras industriel à 4-axes fonctionnant à une cadence modeste de 12 à 15 cycles par minute peut gérer sans effort 24 à 45 paquets par minute, pérennisant ainsi efficacement la ligne d'emballage.
4. Ingénierie de mise en page et optimisation de l'empreinte
L’espace au sol dans les buis est un atout de premier ordre. Installer unpalettisation robotiséeLa cellule située à l'extrémité d'un FFG nécessite une planification stratégique de l'aménagement pour équilibrer la sécurité, l'accessibilité à la maintenance et le flux des matériaux.
Empreinte et flux de cellules robotiques en forme de L-
Options de mise en page
1, Entrée directe-Disposition de la ligne :
Idéal pour les sols végétaux étroits et allongés. Le robot prélève directement le long de l'axe longitudinal de la sortie FFG. Bien que simple, cette solution nécessite des convoyeurs de transport linéaires plus longs pour le déchargement complet des palettes.
2, L-Forme / Disposition à angle droit- :
La configuration la plus populaire dans les usines de transformation modernes. Le convoyeur d'alimentation tourne de 90 degrés après la station de cerclage de paquets, amenant le point de prélèvement à côté du FFG. Cela crée un format compact de 20 à 30m²et permet à un seul opérateur de superviser à la fois le contre-éjecteur et la cellule robotique.
Composants cellulaires intégrés
Pour atteindre le vrairegroupement et palettisation automatiques de cartons, la cellule robotique doit comprendre du matériel de support automatisé :
- Distributeur automatique de palettes vides :Stocke une pile de 10 à 15 palettes en bois/plastique vides et alimente automatiquement les palettes individuelles dans la cellule via des convoyeurs à chaîne.
- Niveau automatique-Inséreuse de feuilles/de bordereaux-Inséreuse de feuilles :Utilise des ventouses secondaires sur le robot EOAT ou un portique dédié pour placer des intercalaires en aggloméré entre les couches de paquets, améliorant ainsi la stabilité de la pile pour les palettes hautes et lourdes.
5. Comparaison des paramètres techniques et analyse du retour sur investissement
Mise à niveau des méthodes d'empilement existantes vers une solution intégréeregroupement et palettisation automatiques de cartonsLe système génère des améliorations opérationnelles mesurables en termes de débit, d’efficacité du travail et de qualité des produits.
| Mesure de performances | Déchargement manuel | Empileur semi-automatique | Cellule de palettisation robotique en ligne |
|---|---|---|---|
| Vitesse FFG maximale soutenue | 10 000 – 12 000 cartons/heure | 14 000 – 16 000 cartons/heure | 18 000 à 24 000+ boîtes/heure (capacité nominale de 100 %) |
| Allocation directe de main d’œuvre | 2 à 3 opérateurs par équipe | 1 à 2 opérateurs par équipe | 0.5 Opérateur (rôle de supervision à temps partiel{{1}) |
| Heure de changement de commande | N/A (Réglage physique manuel) | 8 à 15 minutes (installation de la plaque de guidage) | <1 minute (Automatic HMI Recipe Load) |
| Carré de la pile de palettes | Variable (dépend de l'endurance de l'opérateur) | Modéré (nécessite un pansement latéral- manuel) | Élevé (placement précis des servos au millimètre-) |
| Risque ergonomique et de sécurité | Élevé (effort répétitif, fatigue de levage) | Modéré (points de pincement, manipulation physique) | Zéro manipulation directe (barrières immatérielles entièrement fermées) |
Modèle de récupération financière
- Hypothèses opérationnelles de base :Opération en 2 équipes, 250 jours de fonctionnement/an, coût moyen supporté par l'opérateur de 45 000 $/an.
- Économies de main d'œuvre :Suppression de 2 déchargeurs manuels par équipe sur 2 équipes=4 postes ETP sauvegardés =Réduction annuelle de la main-d'œuvre de 180 000 $.
- Gains de débit :Débloquer une augmentation de vitesse de 20 % sur un FFG générant 400 $/heure de marge brute équivaut à 120 $ supplémentaires000+ en valeur opérationnelle annuelle.
- Retour sur investissement estimé :Avec un investissement total clé en main dans les cellules compris entre 220 000 et 320 000 dollars, la plupart des usines de boîtes de carton ondulé réalisent un retour sur investissement intégral en moins d'un an.10 à 16 mois.
L'intégration d'une cellule de palettisation automatique à votre ligne Flexo Folder Gluer transforme l'emballage de fin de ligne-de-un centre de coûts en un avantage concurrentiel stratégique. En associant des machines de conversion à grande vitesse-à des machines dynamiquesplieuse-colleuse flexo en lignepalettisation, les usines de fabrication de boîtes éliminent les goulots d'étranglement structurels de la production, imposent une géométrie parfaite des palettes et réduisent considérablement le coût de fabrication par boîte. Travailler aux côtés d'un partenaire d'automatisation expérimenté garantit que les prises de contact d'automate, les conceptions EOAT et la disposition des cellules sont personnalisées en fonction de l'empreinte physique exacte de votre usine, offrant ainsi une disponibilité opérationnelle et un retour financier maximum.
